工程案例

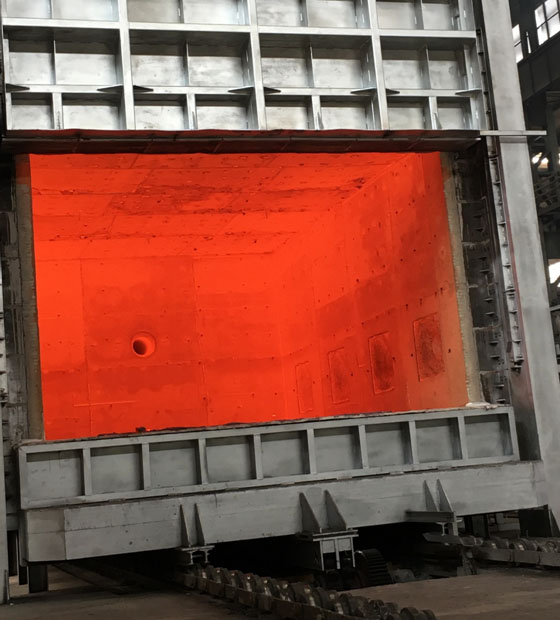

山东伊莱特重工蓄热式台车加热炉项目

打印

台车加热炉设计要求

序号

工艺说明

方案要求

1

加热炉数量

1座

2

加热炉形式

蓄热式台车加热炉

3

最高使用温度

1300℃

4

加热炉尺寸和能力

有效尺寸7m×4.5m×3.5m,装炉量160吨(含垫铁)设计

5

台车面积

7m×4.5m

6

控制方式

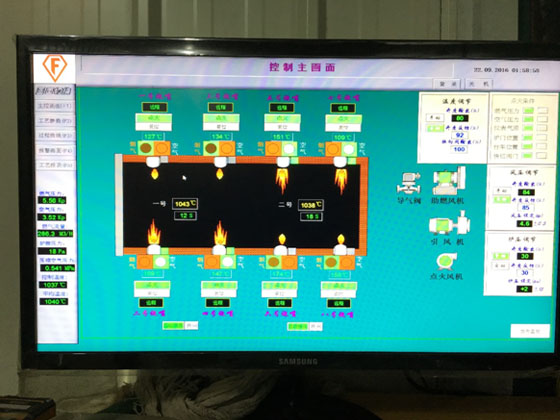

PLC控制

7

炉子生产率



设计条件


序号

工艺说明

技术参数和方案选型

1

燃料

1.1

燃料种类

天然气

1.2

燃料热值

8600kcal/m3

1.3

燃料压力

0.1M Pa

2

钢锭和钢材规格

2.1

重量


2.2

最大长度


3

加热的钢种

4

加热炉炉温

4.1

最高炉温

1300℃

4.2

炉子控温精度

±5℃

4.3

炉温均匀性

±10℃

4.4

满载升温速度

炉温750-1300℃,升温速度80~120℃/h可调

4.4

吨钢单耗

符合特等炉要求(JB_T 50153)
